我們老生常談螺旋板式換熱器！

2014-07-23

如今的螺旋板式換熱器在社會的發展已起到了不可替代的功能，各種行業中已經離不開螺旋板式換熱器了。那么螺旋板式換熱器為何如此讓人收益呢，那就讓我們分析下:

首先我們說下螺旋板式換熱器的功能：
螺旋板式換熱器是一種高效換熱器設備，適用汽－汽、汽－液、液－液，對液傳熱。它適用于化學、石油、溶劑、、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器。

其次我們說下螺旋板式換熱器的結構：

1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。

3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。

4、II型可拆式螺旋板式換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。

5、III型可拆式螺旋板式換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。

6、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。

同時我們需要了解螺旋板式換熱器的優點：

1、螺旋板換熱器的傳熱效能好

螺旋板換熱器的內部螺旋結構有利于減小流體在流經通道時受到的流體阻力，因此流體能以較快速度通過換熱器，也就提高了螺旋板式換熱器的傳熱效能。

2、螺旋板換熱器有自清洗作用

螺旋板換熱器所處理的流體速度較快，對換熱器通道內的雜質有一定的沖擊作用，特別是流體流經雜質沉積出時，流速會因?yàn)橥ǖ雷冋鄬?duì)提高，會加大對雜質的沖擊力度，直到將雜質沖走。

3、螺旋板換熱器的密封性好

螺旋板換熱器分為可拆卸和不可拆卸兩種結構，其中不可拆卸的螺旋板式換熱器結構簡單，密封性較為出眾，適宜應用于各種劇毒、易燃、易爆和貴重流體的熱量傳遞工作。

4、螺旋板換熱器能回收低溫位熱能

螺旋板換熱器的兩個流體通道中的流體流動方向相反，也就是換熱器中的兩道流體呈逆向流動狀態，這樣螺旋板換熱器就能得到最大的對數平均溫差，實現小溫差的熱能傳遞，回收低溫位熱能。

螺旋板式換熱器共鳴現象的原因及解決方式分析：

對于各種形式各種用途的螺旋板式換熱器，發生各種異?，F(xiàn)象也不足為奇，其中換熱器時有發生的就是共鳴現象。而且會伴隨著溫度的變化時強時弱，對于這種現象，一定要加以重視，以免造成更嚴重的后果。

首先要知道的是，螺旋板式換熱器的共鳴現象是橫向流動的氣體激發所引起的，當其氣體橫向流過換熱器中的各個部件時，會與存在的駐波發生共振，因此螺旋板式換熱器會出現我們所說的共鳴現象。

為了進一步防止螺旋板式換熱器共鳴現象的出現，可以在對換熱器各項參數設計選擇的時候得以優化，從而是流過的氣流頻率與駐波頻率和設備固有頻率產生比較大的差異，從而避免共鳴。此外，還可以在設備空氣進口處設置多孔防振擋板，以達到改變氣體流動頻率和速度的目的。

主要技術參數

　　公稱壓力Pg規定為0.6，1.0，1.6MPa. 允許工作溫度：碳鋼為-20℃～250℃，不銹鋼為-20℃～320℃。選用設備時，應通過適當?shù)墓に囉?jì)算，使設備通道內的流體達到湍流狀態（一般液體流速）1m/sec；氣體流速≥10m/sec。設備可臥放或立放，但用于蒸汽冷凝時只能立放。用于燒堿行業須進行整體熱處理，以消除應力。可有立式，臥式，懸掛式三種安裝類型。

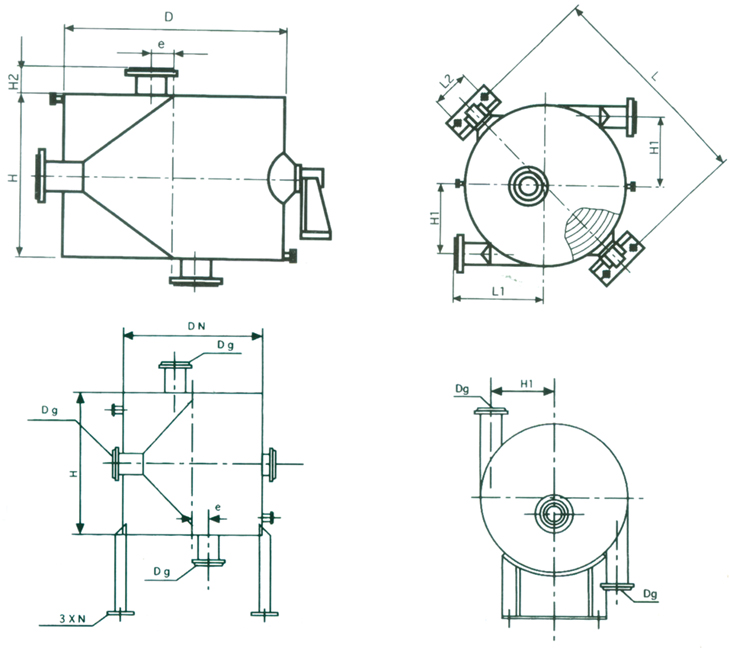

　　不銹鋼制不可拆螺旋板換熱器參數及安裝公稱換熱面積(m2) 型號 通道距離 計算換熱面積(m2) 流速(1m/s)處理量 板寬H(m) 外徑DN(mm) H1(mm) L(mm) L1(mm) L2(mm) H2(mm) e(mm) 接管公稱直徑.

螺旋式板換熱器應用：

　螺旋式板換熱器應用廣泛。在中國，中小型合成氨廠的變換熱交換器和合成塔下部的熱交換器已先后用螺旋式板換熱器取代管殼式換熱器。燒堿廠的電解液加熱器和濃堿液的冷卻器，采用螺旋式板換熱器所用的設備費僅為管殼式換熱器的1/3。此外,這種換熱器用于塔頂冷凝、淬火油冷卻、發煙硫酸冷卻和脂肪酸冷卻等都有良好的效果。這種設備用于蒸汽的冷凝和無相變的對流傳熱效果最佳，也可用于沸騰傳熱。

無錫市江南容器成套有限公司是生產醫藥、化工設備、煉油、食品發酵等非標設備的專業廠家，現已形成多種系列產品，其中化工制藥系列設備包括反應釜、結晶罐、種子罐、發酵罐、酒精蒸餾裝置、耙式干燥機等；換熱設備主要包括：螺旋板換熱器、列管式換熱器、空氣熱交換器、不銹鋼散熱器等，同時生產機械、化工等行業非標設備，年生產能力達到5000吧以上。歡迎各位前來選購！
