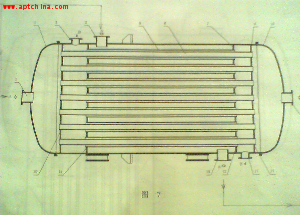

套管式列管換熱器的主要結構由筒體、封頭、管板及套管束等組成。 上下封頭與筒體相連，筒體兩端都固定內外兩道管板，由套管束構成換熱管束，套管束兩端分別固定在上下管板上。管束中每組套管均由一根內管及一根外管組成，其中，套管中各外管兩端固定在上內管板和下內管板上，套管中各內管兩端固定在上外管板和下外管板上。

這樣的結構形成三個流體流動的空間： 一個是包括封頭與外管板之間及管束中各內管內部的流動空間，稱之為內流空間。一個是由筒體、內管板及管束中各外管外部三者之間的流動空間，稱之為外流空間。一個是包括筒體、內管板、外管板三者之間及管束中各外管內部與各內管外部的環形流道在內的流動空間，稱之為間流空間。這種結構的原理是： 內流空間與外流空間之和的體積及蓄容較大，間流空間體積及蓄容較小。在兩相流體換熱運行時，內流空間和外流空間同時通過同一種流體，即用作加熱器時通過加熱流體，用作冷卻器時通過冷卻液，作為環境流體形成準恒溫的環境溫度；間流空間則通過另一相被加熱或被冷卻的流體，作為目標流體形成迅速變溫的速變流體。當目標流體進入換熱器后，在內外管板之間的入口分配室內分別進入各環形流道中流動，流至出口分配室匯集后流出換熱器。目標流體在流動中受流道限制呈圓環狀前進，是一種類似厚壁管形狀的流動狀態。其內表面接受內管內部?jī)?nèi)流空間傳來的熱量，其外表面接受外管外部外流空間傳來的熱量。當內外管直徑參數、套管在管板上的密布系數、環境流體流量及溫度、換熱器直徑長度等數值選取合理時，就可以使目標流體達到非常理想的溫度。

環狀流動遵從層狀流動理論，其布層特征與普通圓管中柱狀流動的層狀分布特征有所不同：在普通圓管中，各層處在管心為軸的同心圓上，管心處流速最大，向外沿梯度各層流速逐漸降低，管壁處最低，是接近于流速為零的滯流層。在環形通道的環狀流動中，各層仍處在管心為軸的同心圓上，環形通道二分之一厚度的圓形處流速最大，向內外兩側沿梯度各層流速逐漸降低，管壁處最低，是接近于流速為零的滯流層。同樣傳熱特征為：各層處在管心為軸的同心圓上，環形通道二分之一厚度的圓形處溫度及流速最高，向內外兩側沿梯度各層溫度及速度逐漸降低，管壁處最低。所以環狀流動的特點是：厚度小，各層溫度梯度大，速度梯度較大，有較小的滯流層厚度，具有較高的傳熱速率，較高的傳熱系數。

套管式列管換熱器，與其它換熱器相比，具有較好的綜合性能：比普通列管類換熱器換熱能力強：（1）環狀流動薄層換熱，換熱熱阻低，傳熱系數高，傳熱性能好，節約能源。（2）環狀流動薄層換熱，傳熱速率高，可實現及冷急熱，滿足特殊要求。（3）環狀流動薄層換熱，傳熱溫差小，可增加應用域，及回收低值余熱等。另外與板式類換熱器相比：結構堅固，承壓能力高。具體而言，與板式換熱器相比，即有相同點，又有不同點。相同之處在于：（1）都是薄層換熱。（2）滯流層薄，傳熱系數大。不同之處在于：（1）板式換熱器的二相流體之間，其體積及蓄容比較接近；升降溫幅度接近，換熱溫差大。而套管式列管換熱器中，間流空間的體積及蓄容遠小于內外流空間，環境流體換熱溫差小，目標流體換熱溫差大，可實現急冷急熱。（2）流體力學及熱力學特點不同：板式換熱中流體沿平板流動及傳熱，流速及溫度均按平面梯度分布；套管式列管換熱器中，目標流體按環狀流動，流速及溫度梯度則呈現新的不同的形式和規律。

套管式列管換熱器可應用于所有清潔流體的液-液、汽-液換熱，比較適合：發電機冷卻水的冷卻；恒溫速熱洗浴水的加熱； 發電廠發電機的潤滑油冷卻；鍋爐蒸汽取樣冷卻器等高溫蒸汽的冷卻；  用作核電站一次換熱器； 回收制糖結晶罐真空蒸汽熱量； 作為真空冷凝器等等?？傊?，該產品性能優越，發展前景深遠，必將為人類經濟及節約能源發揮重要作用。
